Дом и задача владельца

Алексей обратился к нам за расчётом отопления и водоснабжения для двухэтажного дома площадью 140 м² в Келози, СНТ «Орбита». Требовались радиаторы, котельная на твёрдом топливе и горячая вода от бойлера косвенного нагрева на 200 литров.

В исходном задании был пеллетный котёл мощностью 16 кВт. По нашей рекомендации модель заменили. Котёл поставлялся под заказ: ожидание заняло почти месяц.

Разводка в доме с готовой отделкой

Сначала аккуратно подготовили отверстия для коммуникаций, стараясь сохранить чистовую отделку. Трубопроводы отопления, горячей и холодной воды проложили открыто вдоль стен.

Установили стальные панельные радиаторы 22-го типа с диагональным подключением. Такой способ разводки позволил выполнить монтаж в уже отделанном доме.

Сборка котельной и дымохода

Установили пеллетный котёл и выполнили обвязку трубой из нержавеющей стали. В котельной собрали три насосные группы, распределительный коллектор с гидравлической стрелкой и бойлер косвенного нагрева на 200 литров. Стены в зоне оборудования закрыли негорючими листами «Аквапанель».

Смонтировали дымоход с проходом через перекрытия и выводом на крышу. Подключили бесперебойное питание для работы котла при отключении электричества. На подающем шнеке установили систему пожаротушения.

Проверка и запуск

После монтажа провели опрессовку, заполнили систему теплоносителем и выполнили запуск. Настроили подачу топлива и передали владельцу работающую систему отопления и водоснабжения.

Ниже — фотографии от установки котла без обвязки до собранной котельной, отзыв Алексея и два видео с объекта.

Монтаж по этапам

Начало монтажа: котёл установлен на место, обвязки трубопроводами ещё нет.
Начало монтажа: котёл установлен на место, обвязки трубопроводами ещё нет.
Котёл ZOTA RIO до подключения контуров отопления.
Котёл ZOTA RIO до подключения контуров отопления.

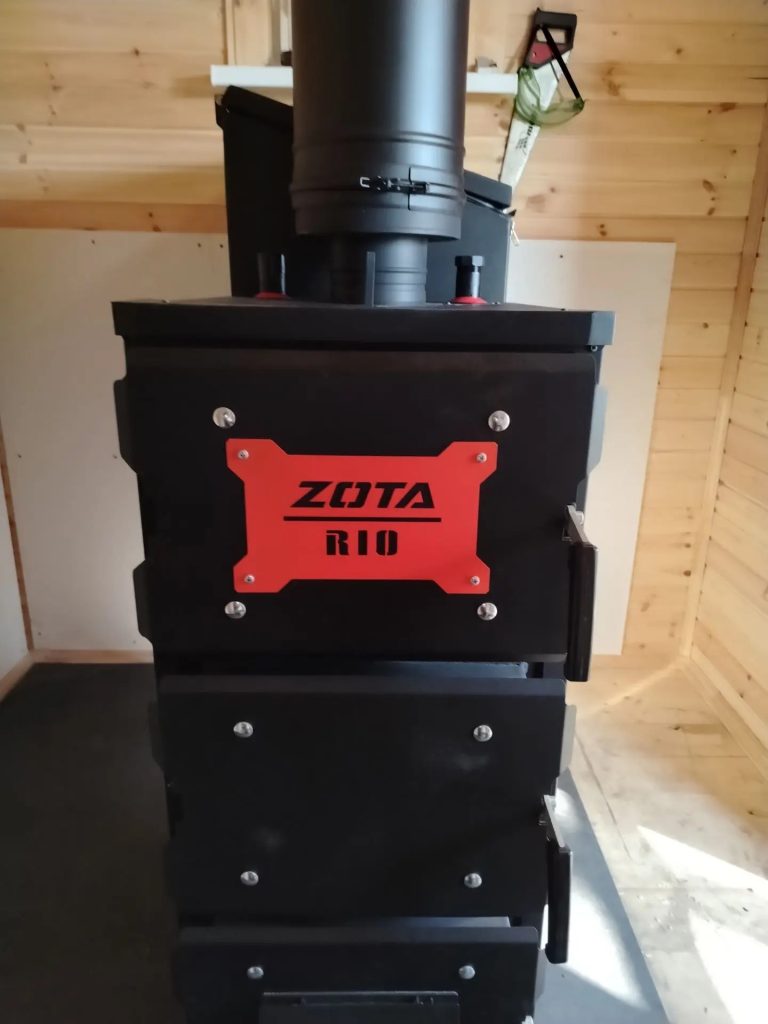

Начальный этап: фронтальный вид котла и подсоединённого дымохода.
Начальный этап: фронтальный вид котла и подсоединённого дымохода.

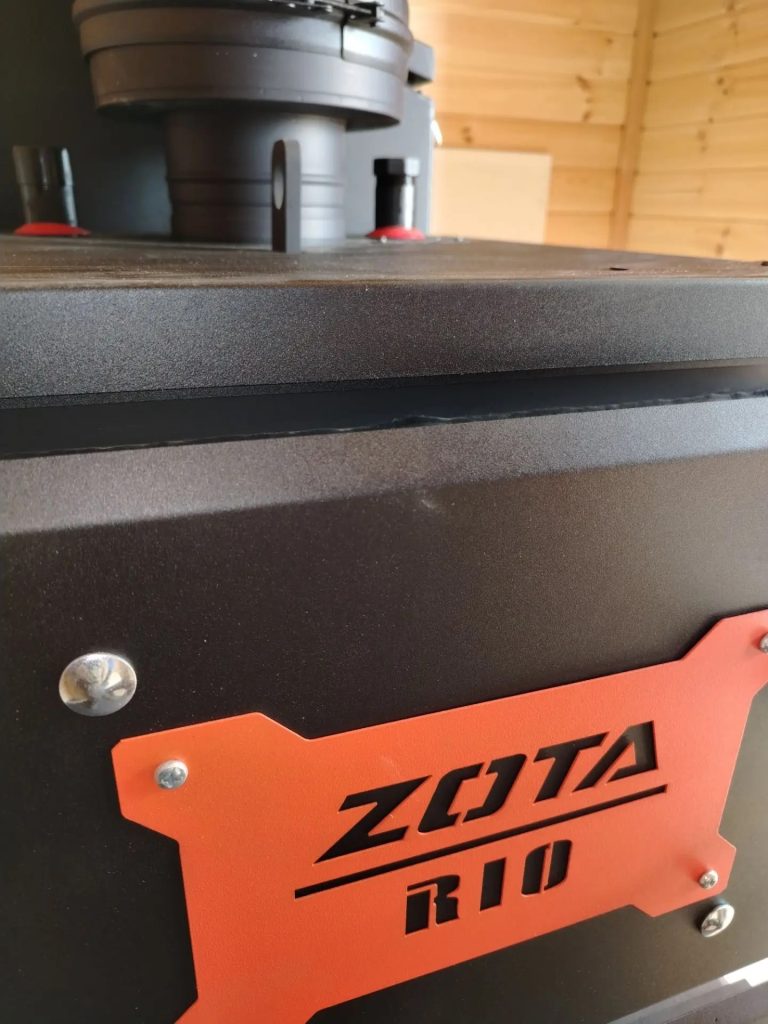

Корпус котла ZOTA RIO и место подключения дымохода крупным планом.
Корпус котла ZOTA RIO и место подключения дымохода крупным планом.

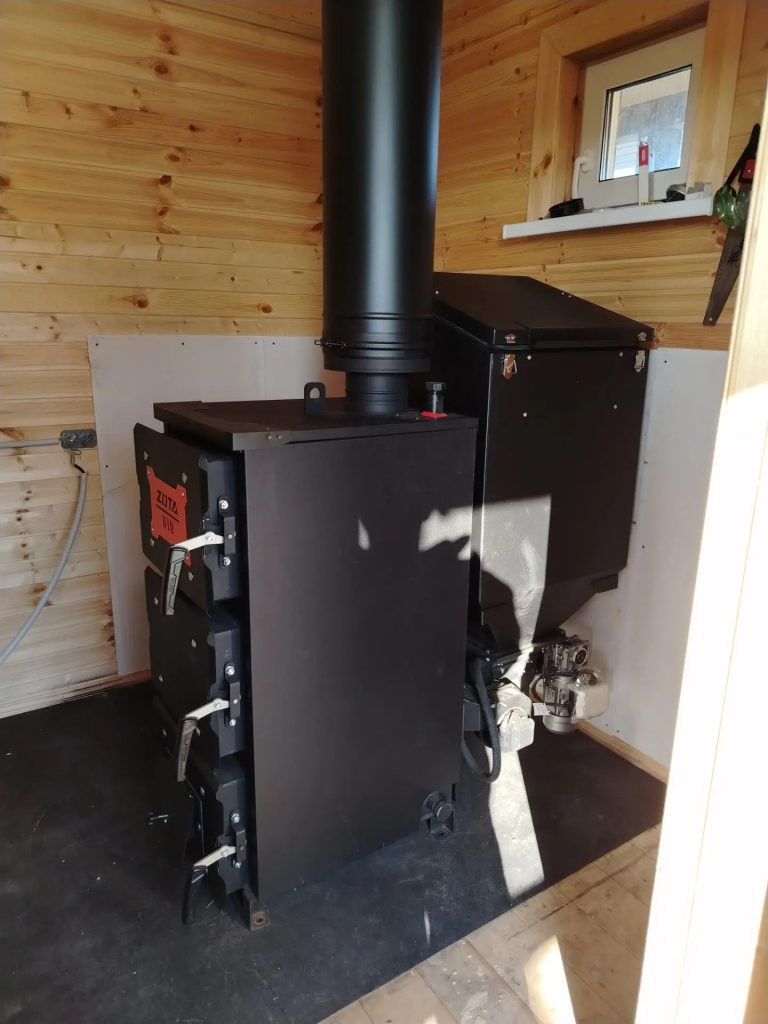

Котёл и бункер подачи топлива до завершения обвязки.
Котёл и бункер подачи топлива до завершения обвязки.
Предварительная сборка коллектора и насосных групп перед установкой на стену.
Предварительная сборка коллектора и насосных групп перед установкой на стену.

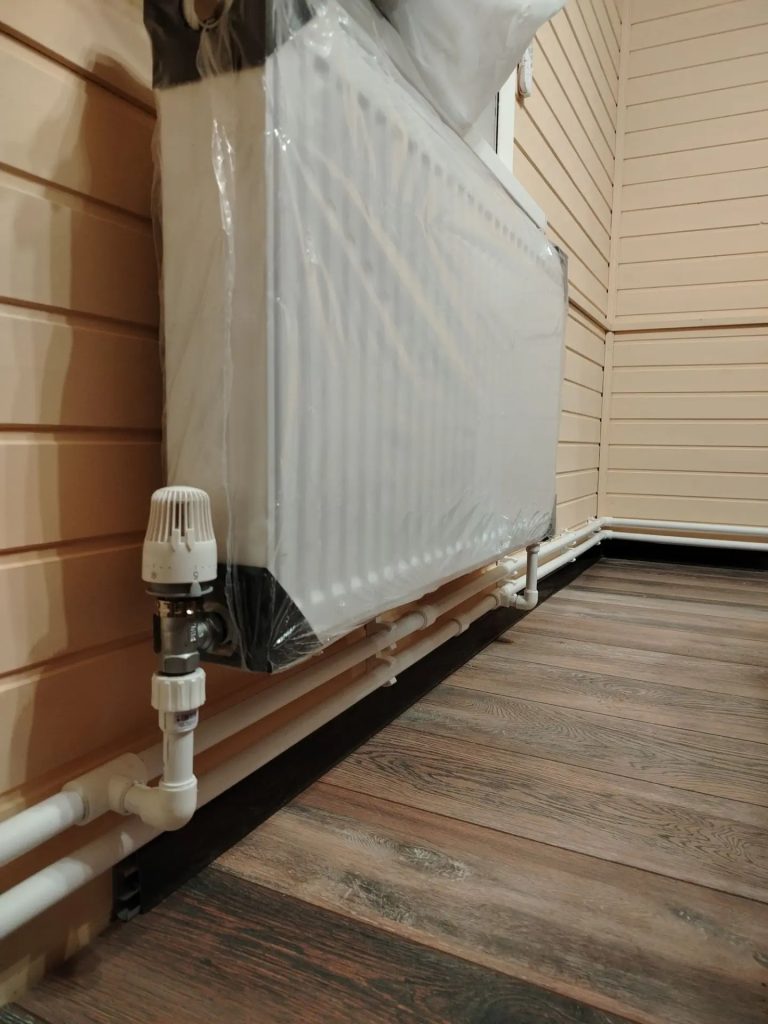

Стальной панельный радиатор и открытая разводка труб вдоль стены.
Стальной панельный радиатор и открытая разводка труб вдоль стены.
Коллектор закреплён на стене: подключение трубопроводов продолжается.
Коллектор закреплён на стене: подключение трубопроводов продолжается.

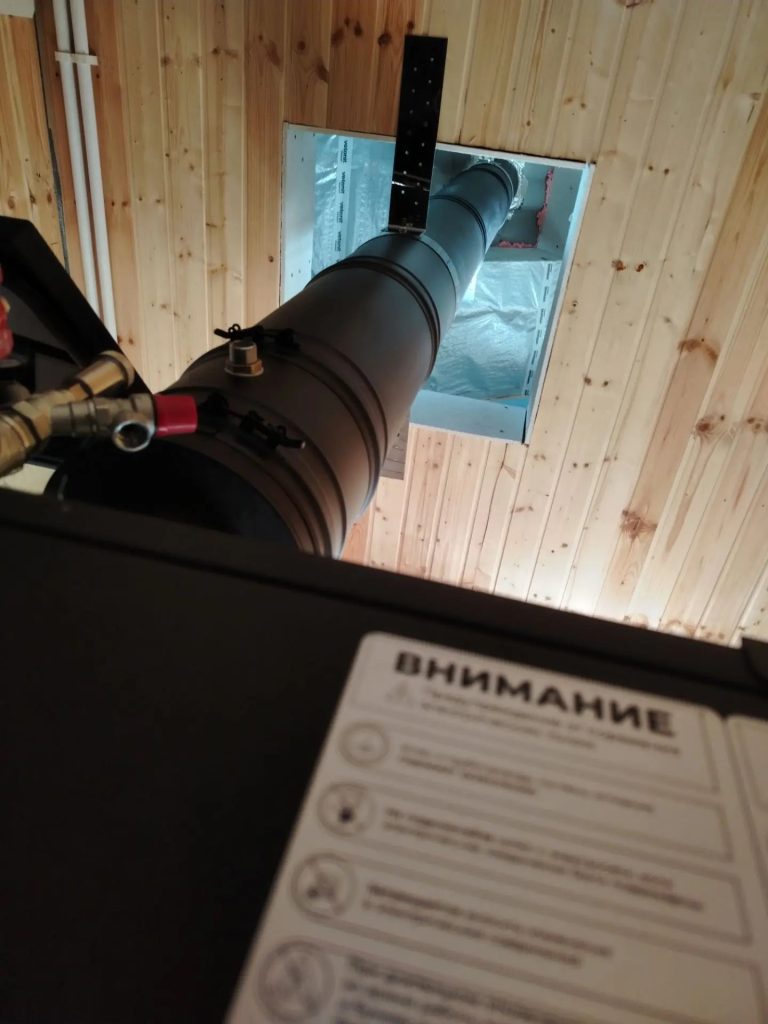

Проход дымохода через потолок котельной.
Проход дымохода через потолок котельной.
Дом в СНТ «Орбита»: дымоход выведен над крышей.
Дом в СНТ «Орбита»: дымоход выведен над крышей.

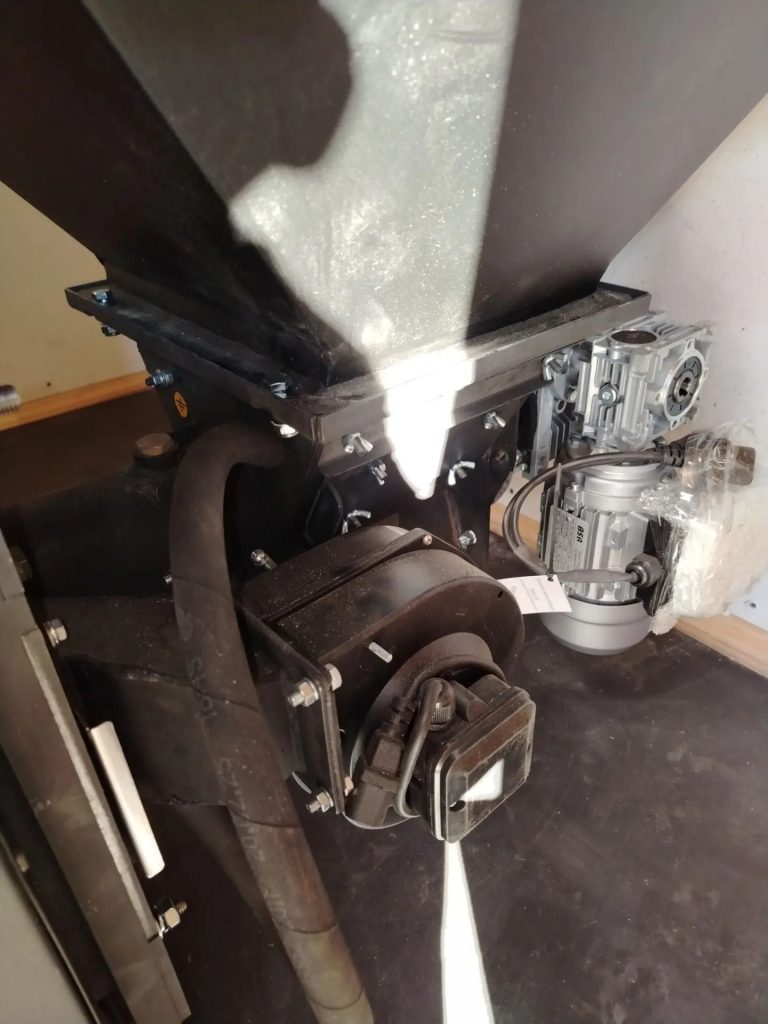

Узел подачи топлива: шнек и привод рядом с бункером.
Узел подачи топлива: шнек и привод рядом с бункером.
Бойлер косвенного нагрева, трубопроводы и оборудование резервного питания.
Бойлер косвенного нагрева, трубопроводы и оборудование резервного питания.
Собранная котельная: насосные группы, расширительный бак и подключённые коммуникации.
Собранная котельная: насосные группы, расширительный бак и подключённые коммуникации.

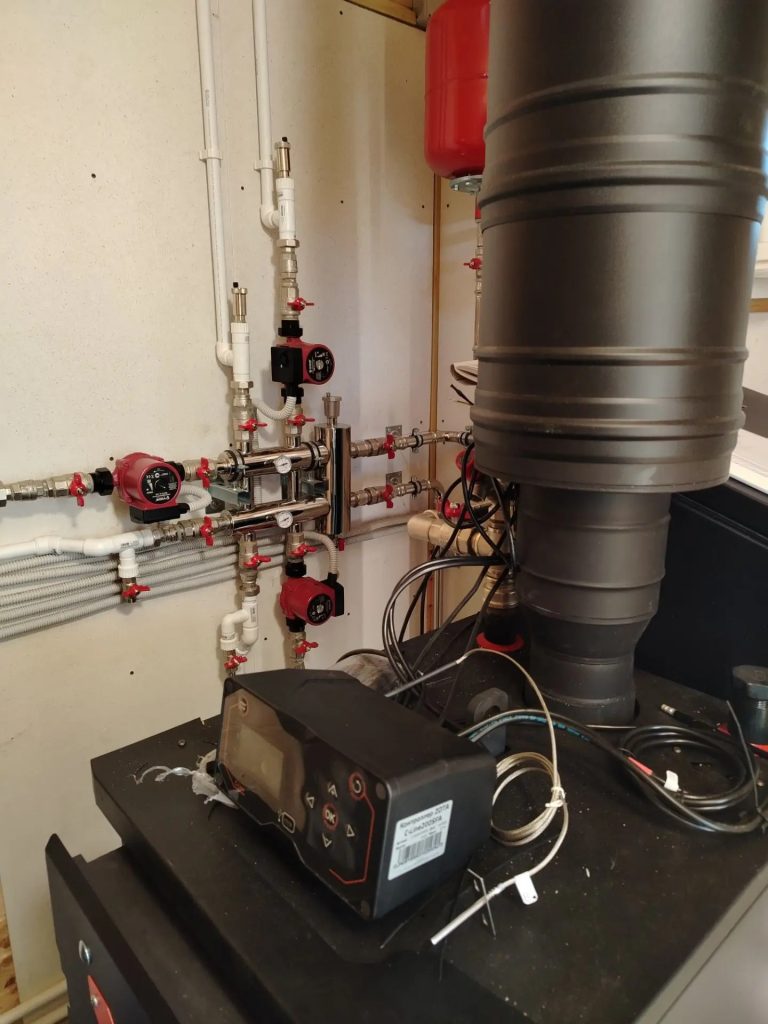

Подключение котла и дымохода на завершающем этапе монтажа.
Подключение котла и дымохода на завершающем этапе монтажа.

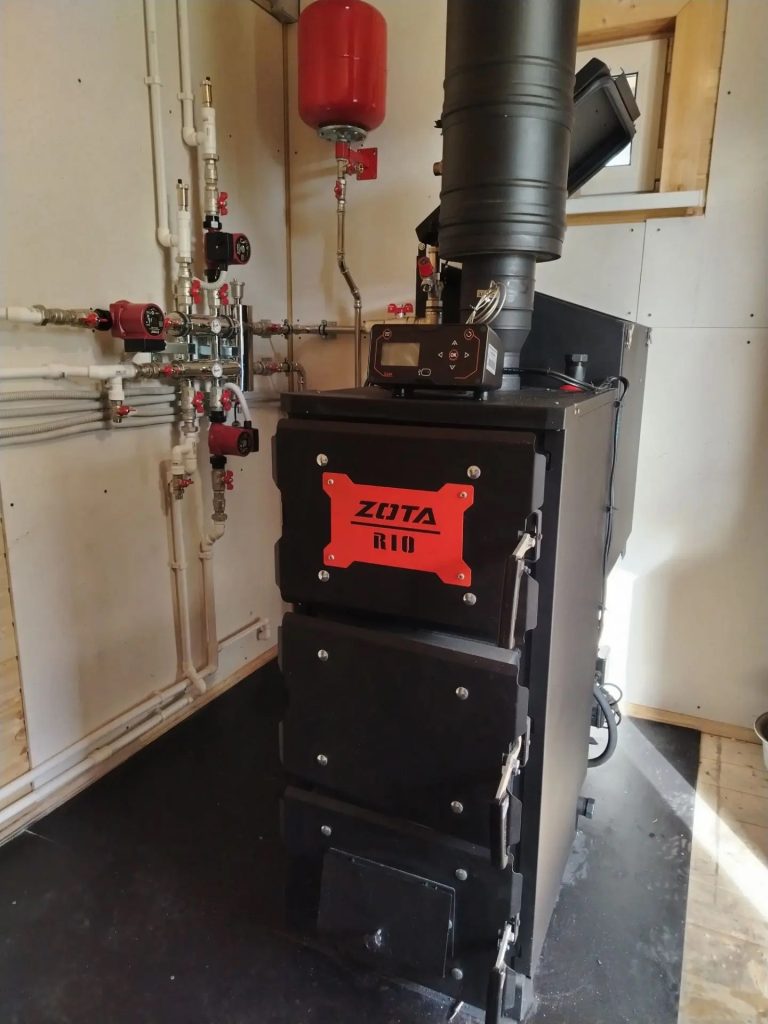

Готовая система: котёл, дымоход и коллекторный узел.
Готовая система: котёл, дымоход и коллекторный узел.

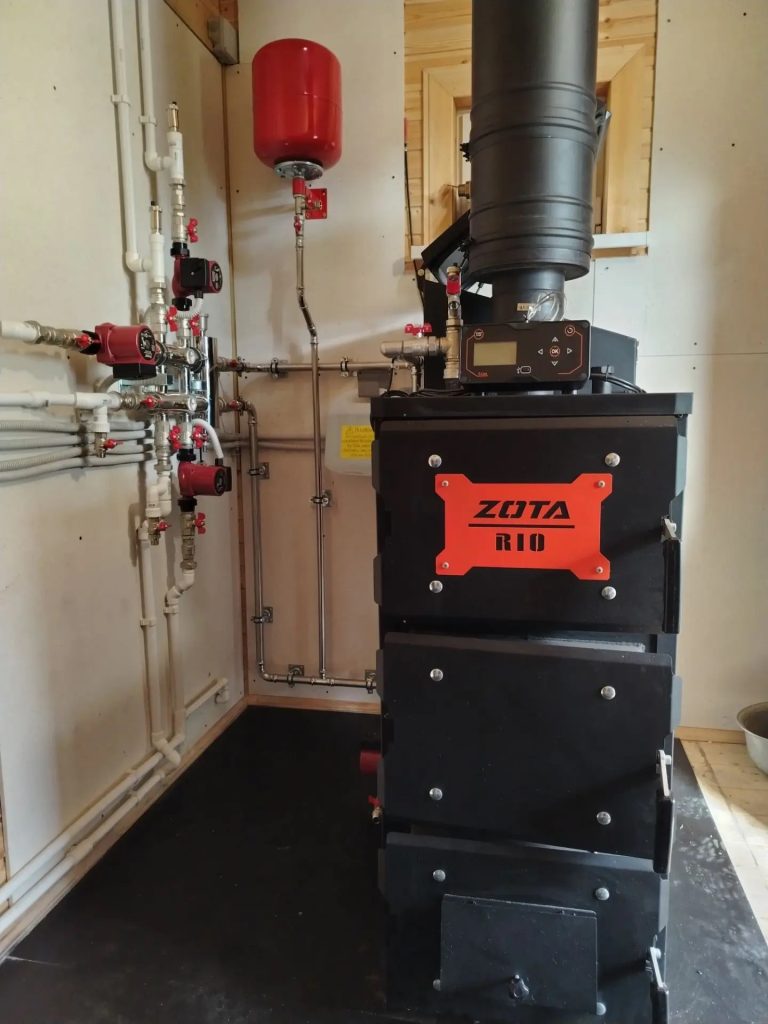

Фронтальный вид котельной после завершения обвязки.
Фронтальный вид котельной после завершения обвязки.
Фото на память у собранной котельной.
Фото на память у собранной котельной.

Отзыв владельца

Две экскурсии по системе отопления в доме принимал, как экскурсовод в Эрмитаже 😁. Народ Вашей работе обзавидовался. Я уже исподволь начал рекламировать вашу контору, Вас как специалиста по инженерке в доме.

Алексей
Владелец дома 140 м², СНТ «Орбита»

Видео: обзор котельной

Обзор смонтированного оборудования и узлов котельной в СНТ «Орбита».

Видео: работа пеллетного котла

Работа котла после запуска: горение топлива и показания панели управления.
